Versie 3.2

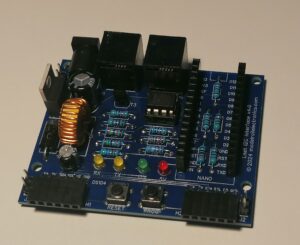

De DS201 - I2C stroom detectie module is een 8 kanaals stroomdetectie module. Het heeft dezelfde pinlayout als de PCA9685 PWM module en kan dus op dezelfde wijze aangesloten worden. Om deze module aan te sluiten op Loconet, kan de DS104 - Lnet I2C interface worden gebruikt.
De module heeft een algemene pin gelabeld C en ieder detectie circuit heeft z'n eigen detectie pin.
De DS201 - I2C stroom detectie module wordt als doe het zelf project verkocht met print en alle componenten.
Programmeer info:
I2C adres configureerbaar middels jumpers op J1 (A2-A1-A0):
0-0-0: 0x20
0-0-1: 0x21
0-1-0: 0x22
0-1-1: 0x23
1-0-0: 0x24
1-0-1: 0x25
1-1-0: 0x26
1-1-1: 0x27
Pinlayout op I2C IC:
Kanaal 1 = P0
Kanaal 2 = P1
Kanaal 3 = P2
Kanaal 4 = P3
Kanaal 5 = P7
Kanaal 6 = P6
Kanaal 7 = P5
Kanaal 8 = P4
Bouwtijd voor een ervaren hobbyist: 30 ~ 40 minuten.
